天然橡膠防腐襯里自然硫化膠料的研制（二）

自然硫化膠料配方設(shè)計(jì)

防腐膠料必須具備耐化學(xué)腐蝕性 , 耐熱性及一定的耐磨性 , 優(yōu)良的粘合性能及膠片 的加工性能 , 因此 , 所有配合劑應(yīng)具有耐滲 透性和最佳的耐化學(xué)腐蝕性 , 炭黑作為補(bǔ)強(qiáng) 劑是理想的 , 填充劑可用陶土、 滑石粉及硫 酸鋇等惰性材料。為了使其與鋼板粘合好 ,增粘劑是必不可少的。膠料自然硫化的關(guān)鍵是 選用合適的超促進(jìn)劑 , 由于國(guó)產(chǎn)超促進(jìn)劑的 品種太少 , 現(xiàn)有工業(yè)生產(chǎn)的品種很難供膠料自然硫化 ,進(jìn)口合適的超促進(jìn)劑又不現(xiàn)實(shí) ,只有設(shè)法合成適用的超促進(jìn)劑較為實(shí)際。

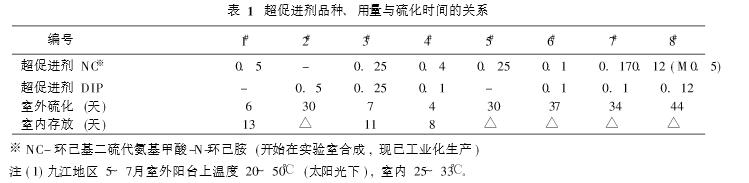

　從表 1的數(shù)據(jù)可看出 ,超促進(jìn)劑的品種 , 用量對(duì)膠料的自然硫化時(shí)間及貯存期有極密 切的關(guān)系 , 因此 , 可根據(jù)季節(jié)氣溫、 現(xiàn)場(chǎng)距 離及用戶要求 ,選用超促進(jìn)劑的品種及用量。

膠粘劑的研制

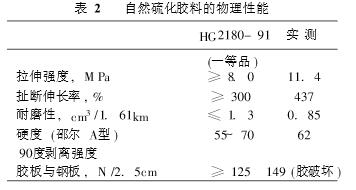

化工設(shè)備防腐襯膠 , 必須解決膠板與鋼 板的粘合問(wèn)題 , 天然橡膠是非極性材料 , 采 用純氯丁膠粘劑不可能使天然膠與鋼板粘合牢固 ,如果配合適量的非極性材料作膠粘劑 , 可大大提高其粘合力 , 90° 剝離力可達(dá)到 149N /2. 5cm, 而且是橡膠本身破壞。英國(guó)標(biāo) 準(zhǔn) BS6374 ( 1985) 要求膠板與鋼板的 90° 剝 離力不小于 90N /2. 5cm, 要求膠板本身破壞 , 而不是粘合面的分離。

聯(lián)系方式：18936855966  13400062793
