關(guān)于延長(zhǎng)核電廠中管道襯膠壽命的一些建議

  環(huán)品橡膠板襯膠廠家：18936855966 田廠長(zhǎng)（橡膠防腐襯膠工程師）/ 17834528114

       在核電廠中，襯膠的老化失效模式大致可以分為：施工質(zhì)量不合格，檢修過程中的機(jī)械損傷，局部受力或受熱，搭接處開裂，表面結(jié)構(gòu)復(fù)雜，修復(fù)部位和橡膠自身老化。

       施工能一定程度上決定襯膠質(zhì)量的好壞。一方面在施工過程中，由于質(zhì)量控制不嚴(yán)或者采取不正當(dāng)?shù)氖┕すに?，出現(xiàn)表面處理不徹底、滾壓不到位等原因，在短時(shí)間內(nèi)會(huì)出現(xiàn)襯膠鼓泡、破損等現(xiàn)象；另一方面，在襯膠修復(fù)過程中采取的修復(fù)工藝不正確，同樣也會(huì)造成襯膠的局部失效。

       在檢修過程中，如果沒有加以適當(dāng)?shù)谋Ｗo(hù)，就會(huì)造成機(jī)械損傷，尤其是容器內(nèi)部搭制腳手架，腳手架兩端沒有采取保護(hù)措施，很容易造成襯膠局部破損，該類破損部位表現(xiàn)為整齊的切口、劃痕及擠壓裂紋等。在設(shè)備服役過程中，由于局部受力，如法蘭密封面，人孔門密封面和水流過快所產(chǎn)生的水壓。這些部位在力的作用下，會(huì)產(chǎn)生變形，長(zhǎng)期在受到力的作用，會(huì)使橡膠襯里產(chǎn)生應(yīng)力松弛，導(dǎo)致分子鏈斷裂，最終失效。如果壓力過大的話，會(huì)直接把橡膠襯里壓裂，導(dǎo)致失效。另外，介質(zhì)的沖刷作用會(huì) 使襯膠存在一定程度的減薄，縮短其使用壽命。在設(shè)備的服役過程中，橡膠襯里在與環(huán)境的相互作用時(shí)，橡膠分子鏈會(huì)發(fā)生分解或者鉸鏈反應(yīng)，喪失其原有的性能。橡膠襯里老化的主要模式有：熱氧老化、金屬離子催化老化、臭氧老化、熱降解老化、光氧老化、天候老化、高能輻射老化、介質(zhì)老化、疲勞老化及應(yīng)力松弛等。

       為了延長(zhǎng)橡膠襯里的使用壽命，必須從以下幾方面入手。制定相應(yīng)的管理程序，確保在檢修期間免遭損壞。具體措施：在腳手架兩端按上保護(hù)套；檢修人員進(jìn)入襯膠容器內(nèi)更換軟底鞋；在容器內(nèi)部應(yīng)盡量避免焊接，如遇特殊情況，應(yīng)鋪一層防火布，補(bǔ)焊周圍的熱影響區(qū)域的襯膠要切除并重新補(bǔ)修；在回裝法蘭密封面時(shí)與機(jī)械部門協(xié)商討論，避免用力過大，造成襯膠破損。在襯膠施工和修補(bǔ)過程中制定標(biāo)準(zhǔn)的修復(fù)程序。隨著橡膠襯里失效情況的增多，電站逐步形成了對(duì)不同橡膠襯里的標(biāo)準(zhǔn)修復(fù)程序，這方面的標(biāo)準(zhǔn)修復(fù)程序有很多，問題是存在與這些程序的執(zhí)行上。在修補(bǔ)橡膠襯里過程中，要加強(qiáng)監(jiān)督，嚴(yán)格按照程序進(jìn)行修補(bǔ)工作，防止偷工減料。

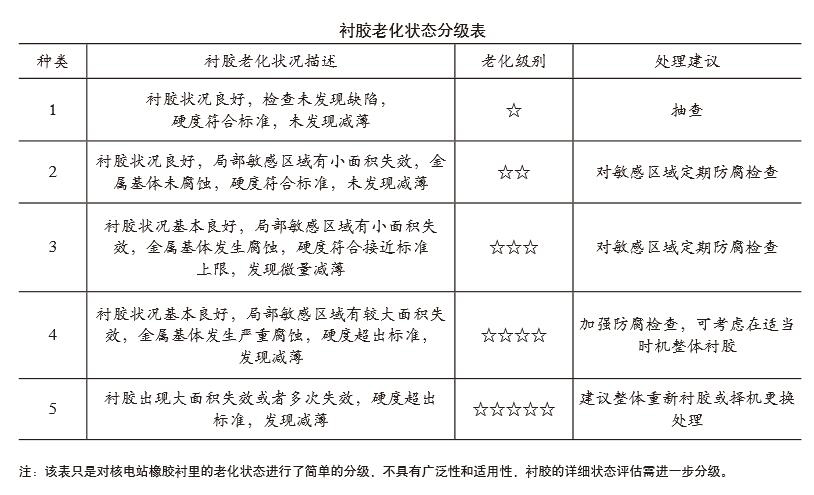

       最后，每個(gè)電廠應(yīng)該建立橡膠襯里老化管理大綱，對(duì)橡膠襯里關(guān)鍵敏感部位進(jìn)行定期的檢查和維修，加強(qiáng)管理，這也是襯膠防腐的重中之重。

      襯膠防腐施工認(rèn)準(zhǔn)專業(yè)廠家，南京圣輝（環(huán)品）橡塑有限公司http://m.bjkssk.com擁有專業(yè)的橡膠防腐施工隊(duì)伍，排煙脫硫領(lǐng)域有著10多年的豐富經(jīng)驗(yàn)和成功業(yè)績(jī)，先后承接了惠州大亞灣電力服務(wù)有限公司，安徽淮南平圩發(fā)電有限責(zé)任公司，魯北集團(tuán)鈦業(yè)有限公司，甘肅藍(lán)科石化高新裝備股份有限公司等300多個(gè)橡膠防腐項(xiàng)目。圣輝一直以“產(chǎn)品質(zhì)量過關(guān)、售價(jià)合理、貨期準(zhǔn)、服務(wù)周到” 而受到用戶的一致好評(píng)和贏得的市場(chǎng), 熱誠(chéng)歡迎各界客商蒞臨指導(dǎo)，洽談業(yè)務(wù)。

本廠多年承接各種設(shè)備防腐襯里工程,深受客戶信賴，歡迎電話咨詢：18936855966 田廠長(zhǎng)(橡膠防腐襯膠工程師) / 17834528114
